A „lézeres radírtól” a modern fiber lézertisztítókig
A történet nem egyetlen találmánnyal kezdődött.
A modern lézertisztítás több, egymással párhuzamos kutatási irányból nőtt ki: a szelektív lézeres anyageltávolításból, a műtárgy-restaurálásból, a félvezetőipari részecsketisztításból, valamint az ipari festék- és bevonateltávolításból.
A fejlődés fő állomásai
Maiman bemutatja az első működő rubinlézert.
Arthur Schawlow „laser eraser” koncepciója és működő prototípusa.
Pulzált lézerrel vizsgálják atomtisztaságú felületek létrehozását.
Velencében márványfelületeket tisztítanak rubinlézerrel.
Terjed az Nd:YAG technológia, megjelennek a fémeken végzett kísérletek.
A mikroelektronika új lendületet ad a lézeres részecskeeltávolításnak.
Ipari folyamatfejlesztés, automatizálás és a fiber lézerek fejlődése.
A kompakt kézi CW és pulzált fiber lézertisztítók széles körű elterjedése.
Megszületik az első működő lézer
1960. május 16-án Theodore H. Maiman és Irnee D’Haenens a Hughes Research Laboratories laboratóriumában sikeresen működtette az első lézert. Az aktív közeg mesterséges rubinkristály volt, amelyet xenon villanólámpa gerjesztett. A berendezés rövid fényimpulzusokat állított elő.
A lézer ekkor természetesen még nem tisztítóeszköz volt. A koncentrált és szabályozható fényenergia azonban megteremtette annak lehetőségét, hogy egy felület nagyon kis részére, rendkívül rövid idő alatt nagy energiasűrűséget juttassanak.
Arthur Schawlow és a „lézeres radír”
Arthur L. Schawlow, a lézerelmélet egyik meghatározó alakja, már az 1960-as évek közepén felvetette a „laser eraser”, vagyis a lézeres radír ötletét.
A cél az volt, hogy egy írógéppel elrontott karakter tintáját lézerimpulzussal párologtassák el úgy, hogy közben a papír lehetőleg ne sérüljön.
A Smithsonian gyűjteményében fennmaradt berendezést 1968-ra datálják. A lézer hullámhosszát és energiáját úgy választották meg, hogy a sötét tinta erősen nyelje el a sugárzást, miközben a világos papír jóval kevesebb energiát nyeljen el.
Itt már egyértelműen megjelent a modern lézeres tisztítás alapgondolata: a nem kívánt felső réteg szelektív eltávolítása úgy, hogy az alatta lévő hordozóanyag a lehető legkevésbé károsodjon.
A lézeres felülettisztítás tudományos alapjai
S. M. Bedair és Harold P. Smith Jr. 1969-ben publikálta az „Atomically Clean Surfaces by Pulsed Laser Bombardment” című tanulmányt a Journal of Applied Physics folyóiratban.
Nagy teljesítményű, Q-kapcsolt lézerimpulzusok segítségével vizsgálták szilárd felületek megtisztítását vákuumban.
A kísérletek egyik fontos tanulsága az volt, hogy az energiasűrűség kritikus paraméter. Megfelelő beállítás mellett szennyeződéseket lehetett eltávolítani számottevő felületi károsodás nélkül, túl nagy intenzitás esetén azonban az alapanyag is sérülhetett.
Ez az alapelv ma is érvényes: a megfelelő folyamatablakot a szennyeződés és az alapanyag eltérő lézer–anyag kölcsönhatásához kell igazítani.
Velence – a lézer a műemlékvédelem szolgálatába áll
John F. Asmus és munkatársai 1972-ben Velencében eredetileg nagy felbontású holografikus felvételeket készítettek veszélyeztetett műalkotásokról.
A helyi restaurátorok kérésére kipróbálták azt is, hogyan reagál a szennyezett márvány a pulzált rubinlézerre. A sötét, szulfátos kérges szennyeződés erősen nyelte el a lézer energiáját, míg a világos márvány jóval kevésbé.
Rövid impulzusokkal a fekete lerakódást úgy lehetett eltávolítani, hogy viszonylag kevés hő jutott az alapkőzetbe.
A rubinlézertől az Nd:YAG-ig – a kőtől a fémekig
A korai velencei munkákhoz rubinlézert használtak. Az 1970-es évek közepére azonban megfelelő minőségű, nagyobb Nd:YAG kristályok váltak elérhetővé, és a restaurálási kutatások egyre inkább erre a technológiára álltak át.

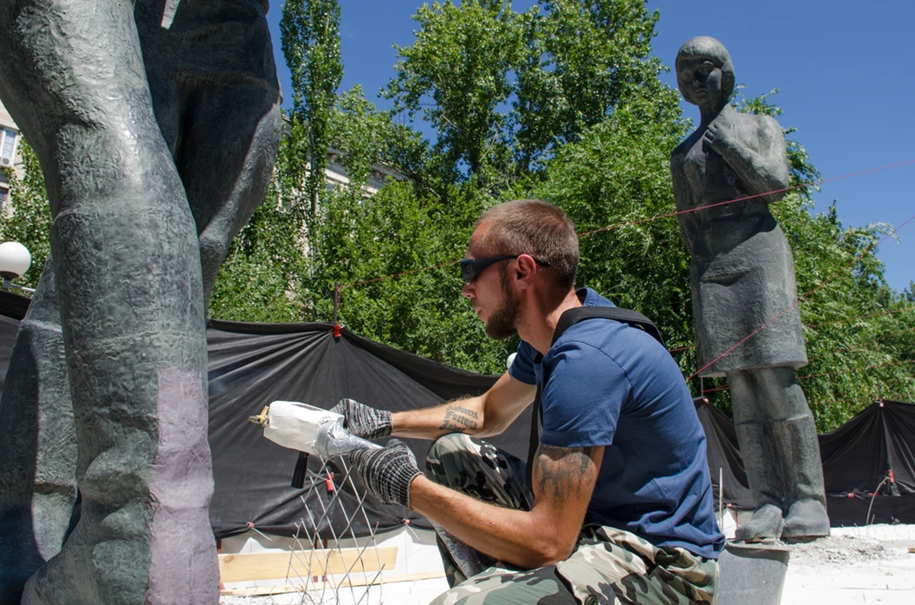

A kísérletek hamar túlléptek a márványon. A velencei munkák után vas műtárgyakon is végeztek rozsda- és korróziósréteg-eltávolítási kísérleteket.
A félvezetőipar új lendületet ad
A mikroelektronika fejlődésével egyre kisebb szennyező részecskéket kellett eltávolítani szilícium wafer-ekről és litográfiai maszkokról.
A hagyományos mechanikai, vegyi és ultrahangos módszerek a mikrométeres, majd szubmikrométeres tartományban egyre komolyabb korlátokba ütköztek.
A lézeres megközelítés egyik fő előnye az érintésmentes működés volt. Itt már nem vastag rozsda vagy festék eltávolítása volt a cél, hanem rendkívül apró részecskék leválasztása érzékeny felületekről.
Zapka, Tam és a wafer-tisztítás
Werner Zapka és munkatársai az 1980-as évek végétől lézerimpulzusokkal történő felületi részecskeeltávolítást vizsgáltak.
1991-ben Zapka, Winfrid Ziemlich és Andrew C. Tam már lézeres wafer- és maszktisztítási eredményeket publikáltak. A szakirodalom 0,2 µm nagyságrendű aranyrészecskék szilíciumfelületről történő eltávolítását is dokumentálja.
A restaurálásban korróziós rétegeket és nagyobb lerakódásokat, a félvezetőiparban mikroszkopikus részecskéket kellett eltávolítani. Mindkét terület ugyanarra épített: nagyon pontosan adagolt lézerenergiára.
Wet laser cleaning és a technológia intézményesülése
Az 1990-es évek elején több kutatócsoport azt vizsgálta, hogyan lehet egy vékony folyadékfilmmel fokozni a lézeres részecskeeltávolítás hatékonyságát.
A lézer gyorsan felmelegítette vagy elpárologtatta a folyadékréteget, az így keletkező mechanikai hatás pedig segített a felülethez erősen tapadó apró részecskék leválasztásában.
Ebből fejlődött ki a Liquid Film Enhanced Laser Cleaning, valamint a steam/wet laser cleaning iránya.
A restaurálási alkalmazás eközben önálló nemzetközi szakterületté vált. Az első LACONA – Lasers in the Conservation of Artworks konferenciát 1995-ben tartották Heraklionban, Krétán.
Az ipar is felfedezi a lézertisztítást
Az 1990-es években a technológia ipari iránya a festék- és bevonateltávolítás felé is gyorsan fejlődött.

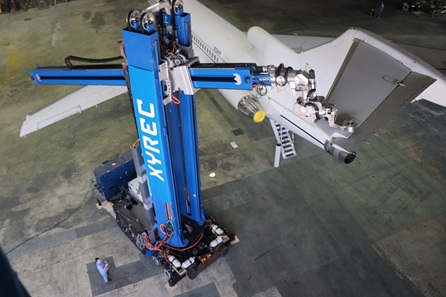

Nagy teljesítményű, többek között 2 kW-os TEA-CO₂ lézerekkel repülőgép-festékeltávolítási kísérleteket végeztek. A cél az volt, hogy a bevonat kontrolláltan, érintésmentesen legyen eltávolítható az érzékeny alapanyag fölül.
A repülőipari felhasználás különösen összetett feladat: nagy felületeket kell kezelni, miközben az alumínium vagy kompozit alapanyag nem sérülhet.
Hogyan állt össze a modern lézertisztítás?
Szelektív eltávolítás
A nem kívánt réteg eltávolítása az alapanyag lehető legkisebb károsításával.
Restaurálás

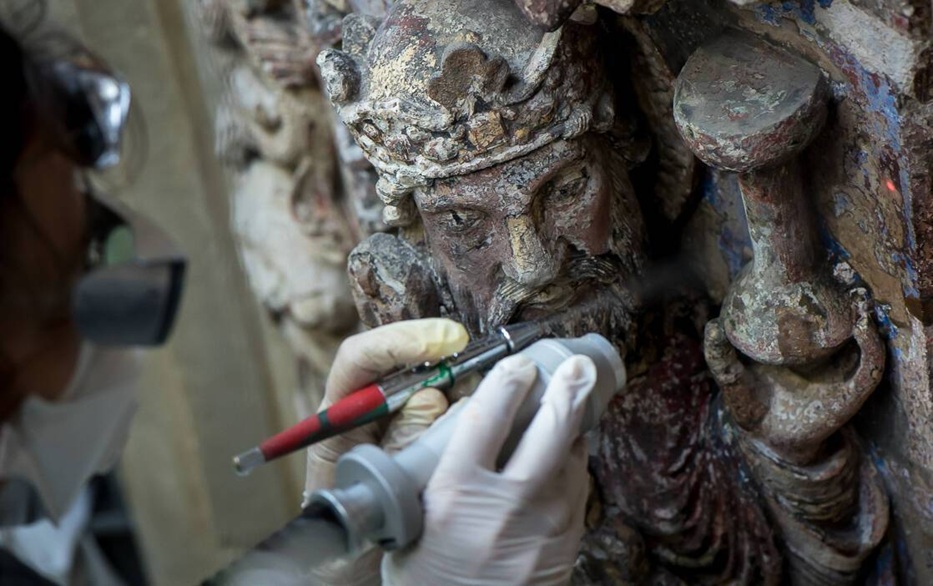

Kő-, fém- és történelmi felületek kontrollált, precíz tisztítása.
Félvezetőipar
Mikrométeres és szubmikrométeres részecskék érintésmentes eltávolítása.
Ipari tisztítás
Rozsda, oxid, festék és bevonatok gyors, automatizálható eltávolítása.
A kutatási eljárásból szabályozható technológia lesz
A 2000-es évekre egyre pontosabban modellezték és mérték a lézer–anyag kölcsönhatásokat.
A fő kérdés ekkor már nem az volt, hogy „lehet-e lézerrel tisztítani?”, hanem az, hogy milyen hullámhossz, impulzushossz, energiasűrűség, foltméret, ismétlési frekvencia és pásztázási stratégia biztosítja a kívánt eredményt.
A technológia egyre több anyagon jelent meg: acélon, alumíniumon, rézen, bronzon, polimereken, kompozitokon, kövön és kerámián.
2010-es évekA fiber lézer hozza el az ipari áttörést
A szálas, vagyis fiber lézerforrások fejlődése alapvetően megváltoztatta a lézeres felületkezelést.
A korábbi rendszerekhez képest kompaktabb, stabilabb, energiahatékonyabb és ipari környezetben könnyebben integrálható források váltak széles körben elérhetővé.
A gyors galvo szkennerek, a fejlettebb vezérlések és a megbízható fiber források lehetővé tették, hogy a lézersugarat nagy sebességgel pásztázzák a felületen.
A tisztítás így egyre könnyebben automatizálhatóvá vált, miközben megjelentek a mobilabb, kezelő által mozgatott berendezések is.
A kézi fiber lézertisztítók korszaka
Napjainkban a lézeres tisztítás már nem kizárólag kutatóintézetek, restaurátor-laborok vagy nagy automatizált gyártósorok technológiája.
Széles körben elterjedtek a kézben tartható tisztítófejjel rendelkező, mobil fiber rendszerek is.
CW lézertisztítók
A folyamatos hullámú rendszereket nagy átlagteljesítmény és gyors anyageltávolítás jellemzi.
Elsősorban olyan feladatoknál kerülnek előtérbe, ahol nagyobb mennyiségű szennyeződést vagy réteget kell hatékonyan eltávolítani.
Pulzált lézertisztítók
A pulzált fiber rendszerek precízebben szabályozható energia-bevitelt tesznek lehetővé.
Hőérzékenyebb és finomabb felületek esetén különösen fontos lehet ez a szabályozhatóság.
Mire használjuk ma?
A lézeres radírtól a rozsdás acélig
A lézeres tisztítás története jól mutatja, hogyan válhat egy tudományos ötlet több évtized alatt széles körben használható ipari technológiává.
A kezdeti kísérletekben még tintát párologtattak papírról, atomtisztaságú szilíciumfelületeket készítettek, illetve velencei márványműveket restauráltak. Később a félvezetőipar, a repülőipar és az anyagtudomány vitte tovább a technológia fejlődését.
A modern kézi lézertisztító tehát nem hirtelen megjelent új találmány.
Több mint fél évszázad kutatásának, optikai fejlesztésének és ipari tapasztalatának eredménye.
Nézd meg működés közben!
Ha szeretnéd élőben is látni, mire képes egy modern lézertisztító, jelentkezz személyes bemutatóra. Saját rozsdás, festett vagy szennyezett munkadarabot is hozhatsz, így a technológiát közvetlenül a saját feladatodon próbálhatod ki.
JELENTKEZZ BEMUTATÓRAFelhasznált szakirodalom és történeti források
- Theodore H. Maiman / Smithsonian Institution: az első működő rubinlézer, 1960. Smithsonian Institution
- Arthur L. Schawlow: „Lasers”, Science 149 (1965), 13–22. DOI: 10.1126/science.149.3679.13.
- Smithsonian National Museum of American History: Laser Eraser, Arthur L. Schawlow, 1968. Smithsonian Institution
- S. M. Bedair, H. P. Smith Jr.: „Atomically Clean Surfaces by Pulsed Laser Bombardment”, Journal of Applied Physics 40 (1969), 4776–4781.
- U.S. National Park Service / NCPTT: John F. Asmus – „Have Laser Will Travel”.
- Science4Heritage / COST G7: történeti összefoglaló az 1972-es velencei lézertisztítási kísérletekről.
- W. Zapka, W. Ziemlich, A. C. Tam: lézeres wafer- és litográfiai maszktisztítás, Microelectronic Engineering, 1991.
- K. Imen, S. J. Lee, S. D. Allen: „Laser-assisted micron scale particle removal”, Applied Physics Letters 58 (1991), 203–205.
- LACONA – Lasers in the Conservation of Artworks, első konferencia: Heraklion, 1995.
- G. Schweizer és munkatársai: „Industrial 2-kW TEA CO₂ laser for paint stripping of aircraft”, 1995.
- „Mechanism and application of laser cleaning: A review”, Optics & Laser Technology, 2022.
